ベストエフォート回線でtimeoutが頻発　　　テストトライアルにJump new

　遅延の原因は様々な理由があります。【参考：遅延から分かること】
　今回の例は、お客様から、アプリのレスポンスが遅くなるとの申告があり、調査した結果、
　・ping試験の遅延はそれ程遅くない。
　・帯域使用量は余り多くない。
　の状況でしたが、timeoutが多数発見されました。

　timeout が発生すると、アプリレベルでのリトライが繰り返され、結果的にエンドユーザ様の業務操作においてレスポンスの遅れとなります。

１．現場に設置したITSRのデータ

　ITSRを設置し、「EECの監視機器の登録推奨手順 と 品質が常に向上する施策」に従い、監視機器を設定します。

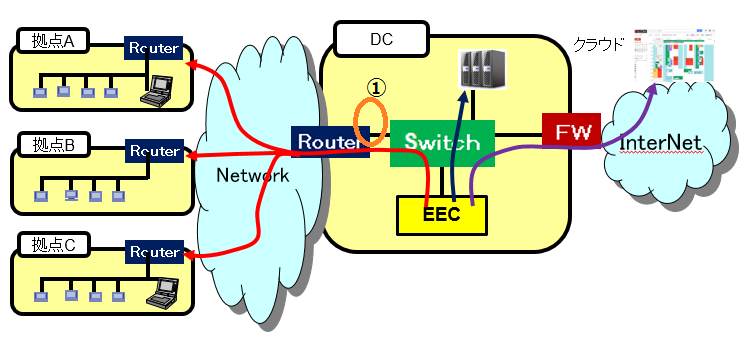

　以下は、本例のシステム構成です。


　お客様は、各拠点から、DCに設置したあるサーバにアクセスを行っています。
　赤矢印で、各拠点Routerへの ping 試験を行いました。

　◆ ベストエフォート回線

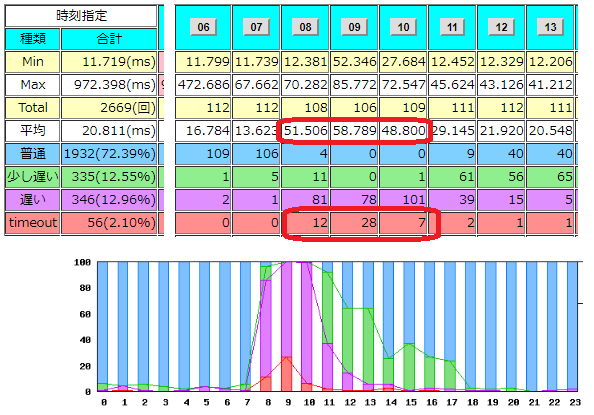

　以下に示しますのは、ある拠点[ベストエフォート回線]のある日の午前中のデータです。

　ping試験自体の timeout 値は、1,000ms 、試験の間隔は、約 35秒の設定になっています。
　・混雑時のレスポンスのMax値は、70～85ms となっており、百ms を超えるような遅さにはなっていません。
　・timeout の回数は非常に多くなっております。

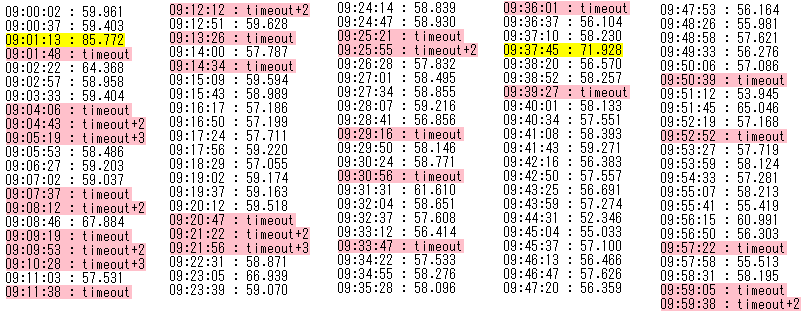

　以下に、９時台の全ての試験結果を示します。

　このように timeout が頻発すると相当使い勝手が悪いと考えられます。

　◆ ギャランティ回線

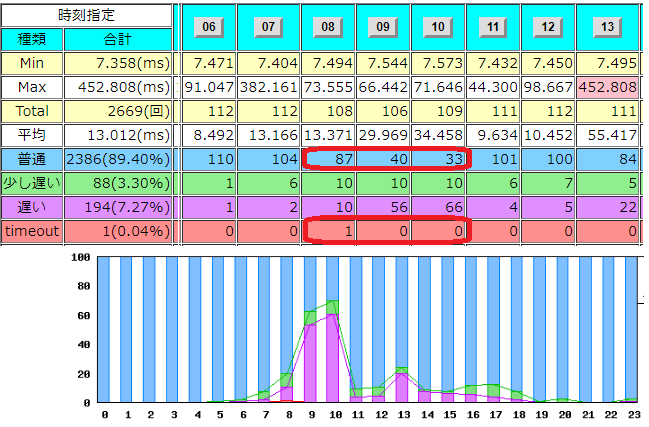

　比較として、ある拠点[ギャランティ回線]の同時刻の状況を以下に示します。

　・遅延は若干発生しています。
　・timeout の回数、１回のみとなっております。

２．考察 ＆ Action

　「１．現場に設置したITSRのデータ」で示した通り、明らかにベストエフォート回線とギャランティ回線で違いがあります。
　【Action】
(1) 監視間隔を１秒にする。
　ITSRの監視において、該当の機器（Router）を別グループにして、１秒毎にping試験を行うようにし、より詳細の現状把握を行います。

(2) パケットキャプチャーの実施
　システム構成の ① にミラーポートを作成し、パケットキャプチャーを実施します。
　・エラーパケットが頻繁していないか。
　・必要でない機器から大量のパケットが送出されていないか。　等を調べます。
　　参考：帯域に余裕があるのにRouterが落ちる

　調査の結果、通信状況自体に問題がない場合は、ベストエフォート回線から別の品目に変更する 等の検討が必要となりす。

　今回の例では、トラフィック量だけを見ていてもトラブルの発見ができず、多方面からのトータル監視が必要なことが分かります。
