１．office365が遅い　　　テストトライアルにJump new

　お客さまから、「office365が遅い」との問い合わせがあり、調査・原因を発見した例を示します。
　　・時間帯に関係なく遅い。
　　・１年以上遅い状態が続いている。
　　・特に工事等を行った記憶はない。

【調査の流れ】
　第一段階
　　EEC（End to End Checker ：試験機）による現状把握
　　EECによる調査結果の分析

　第二段階
　　EECの試験自体のパケットキャプチャーを実施します。
　　まずは、443ポートのパケットのみ取得
　　次に、443ポートと53ポートのパケットを取得

　第三段階
　　絞り込みを行った機器についての通信について、全パケットを取得

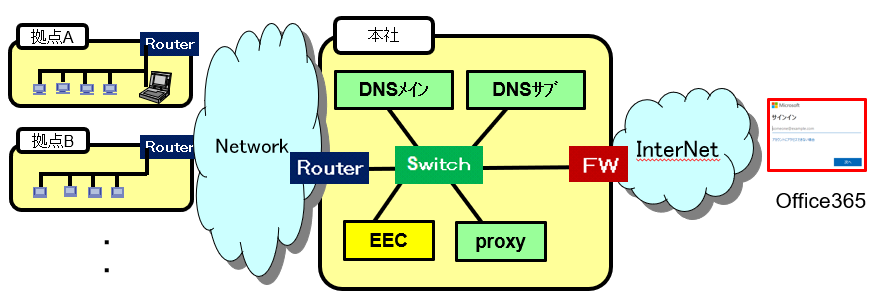

【お客さまのシステム構成（概略）】

２．EECによる調査結果の分析

EEC（試験装置）より、次の試験を実施
（１）office365サーバに 443ポート試験
（２）各拠点ルータに ping試験
（３）DNSサーバ、その他の機器に ping試験、その他の試験

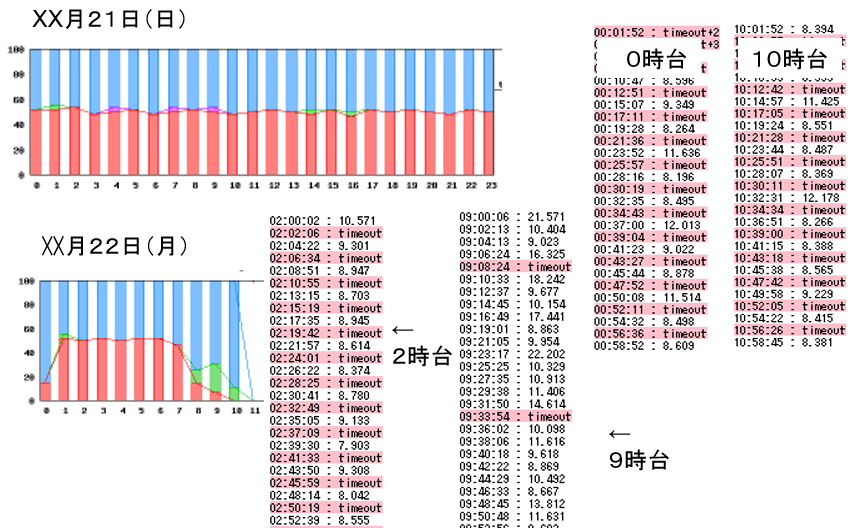

（１）office365サーバに 443ポート試験


⇒　日曜日は、２回に１回のtimeout
　　月曜日の早朝帯は、２回に１回のtimeout　ですが、
　　業務が始まると、timeout がかなり減っていることが分かります。

　　リソース不足の場合、業務が始まると悪くことが多いですが、今回の例は逆のパターンとなっています。

　　この試験でこれ程、timeoutがあるのは異常ですので、更なる検討を行いました。

３．EECの試験自体のパケットキャプチャーを実施

　timeout の詳細を掴むため、試験自体のパケットキャプチャー(443portでフィルター）を実施しました。

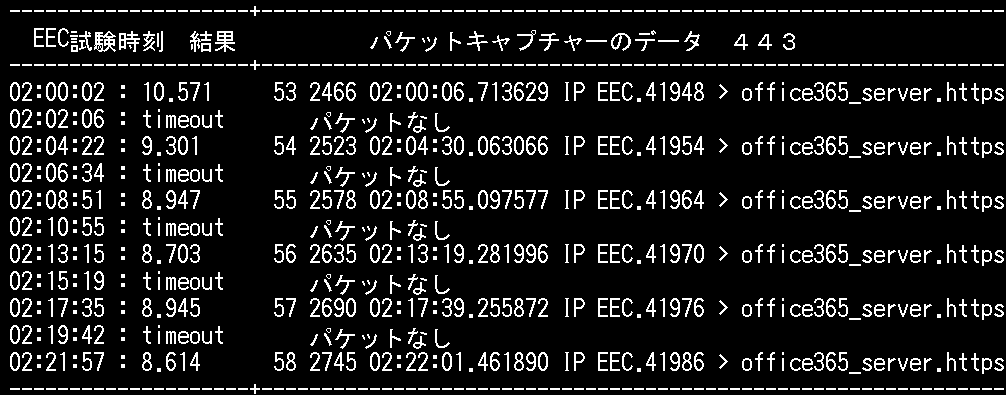

EECの試験　と　パケットキャプチャーの　データの突合　を次に示します。


timeout の時は、443の試験のパケットデータがないことが分かりました。

【仮説】
　443ポート試験は、ipでなく、name での試験を行っていますので、
DNS の name から IP アドレス回答　がない（遅れている）可能性があります。

次に、443port と 53port をフィルターとして、試験自体のパケットキャプチャーを実施しました。

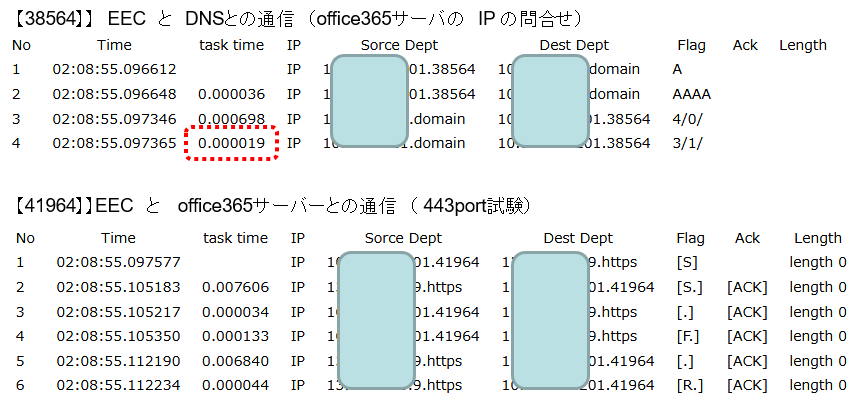

timeoutとならない場合


　⇒　DNSからの回答が直ぐに帰ってきています。

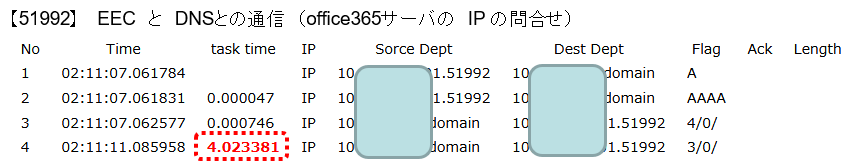

timeoutの場合


　⇒　DNSからの回答に時間がかかっています。
　　　この後、　443 port 試験のパケットの発出はありません。

　⇒　DNSからの応答に問題があることに絞り込みができます。

４．絞り込みを行った機器についての通信について、全パケットを取得 【原因判明】

これまでの調査で、DNSの応答に問題があることが分かりました。

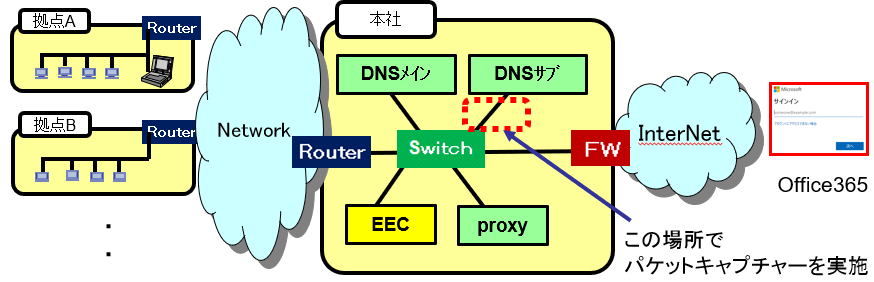

下の図の、赤枠部分の位置で、全データのパケットキャプチャーを行いました。

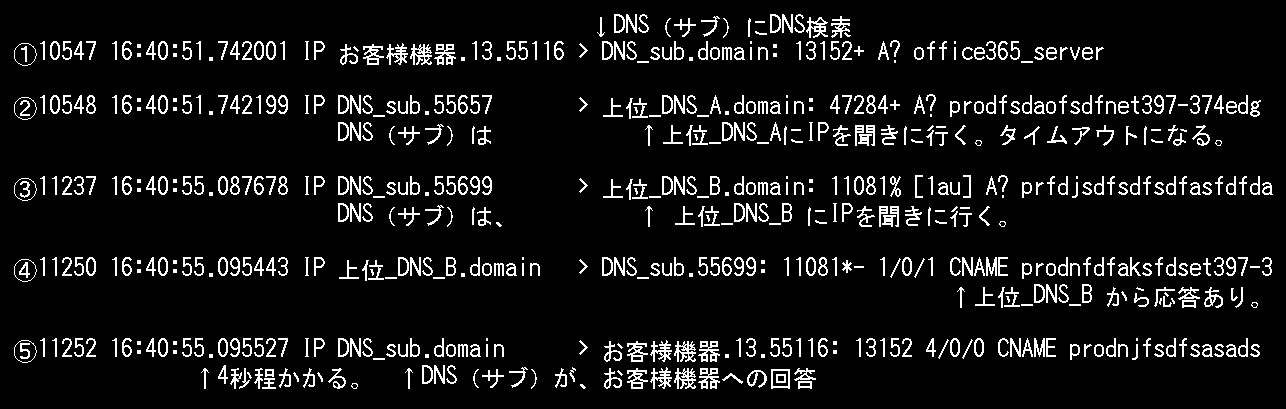

【応答が遅い場合の例】
　お客様の機器が、DNS（サブ）に名前解決の依頼を行った例です。


　①：お客様機器が、DNSサブに、office365のipを検索依頼をします。
　②：DNSサブは、上位DNS_Aに問合せに行きます。
　　　タイムアウトになり
　③：DNSサブは、上位DNS_Bに問合せに行きます。
　④：上位DNS_Bより、回答があります。
　⑤：DNSサブは、お客様機器に回答を行います。

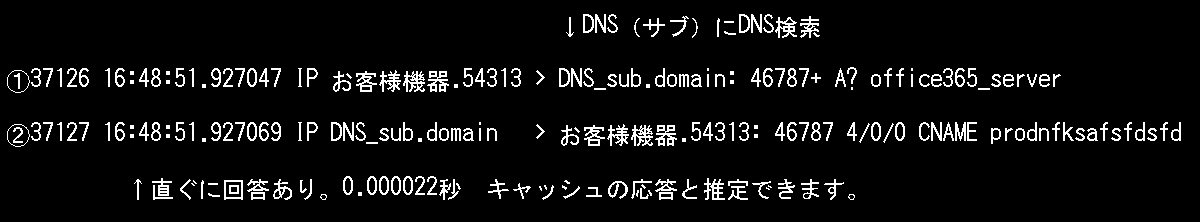

【応答が速い場合の例】

　①：お客様機器が、DNSサブに、office365のipを検索依頼をします。
　②：DNSサブは、お客様機器に回答を行います。
　　　0.000022秒 で回答がきています。

　この調査の結果、「上位DNS_A」に問題があることが分かりました。

　【対応とその結果】
　 　DNS（メイン）、DNS（サブ）の上位DNS_Aを削除することにより、office365の遅延がなくなりました。

　　参考：office365遅延の原因の究明手順(pdf)
