configの比較　　　テストトライアルにJump new

　ITインフラは、企業活動の継続のため、必要不可欠の存在となりました。Router、Switch、Proxy、FW 等の機器については、止まることなく継続的な動作が必要になります。

　メインテナンス、ITインフラの環境の変化により、これらの機器の設定情報は変化します。
機器の連続運転のため、定期的にこれらの機器の設定情報（Config）の比較は有効です。

　今回、定期に、機器の設定情報（Config）を比較する機能を実現しました。

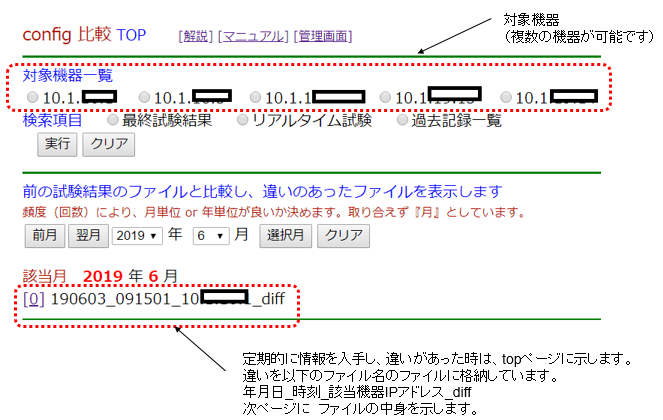

１．「機器の設定情報（Config）の 比較」のTop画面

　Top画面を次に示します。
　定期的に機器にloginして、情報を入手します。その検索結果をlogファイルに残します。



　■ 複数の機器を対象にすることが可能です。
　■ 最終試験結果、リアルタイム試験結果、過去の記録一覧の表示が可能です。　
　■ Top画面に（ひとめで分かるように）違いのあった、記録のリンクを表示しています。

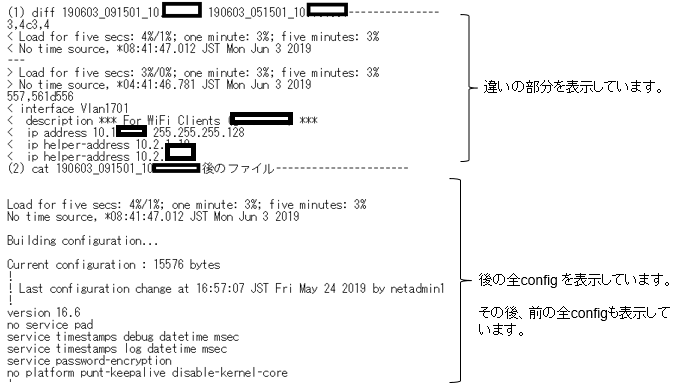

２．「190603_091501_10.1.xx.xx_diff」のファイルの中身

　上の画面で、「190603_091501_10.1.xx.xx_diff」の [0] をクリックすると、次の画面が表示されます。



　■ 次の３つを表示しています。
　　(1) 後と前の試験結果の違いの部分
　　(2) 後の試験結果：全config情報
　　(3) 前の試験結果：全config情報

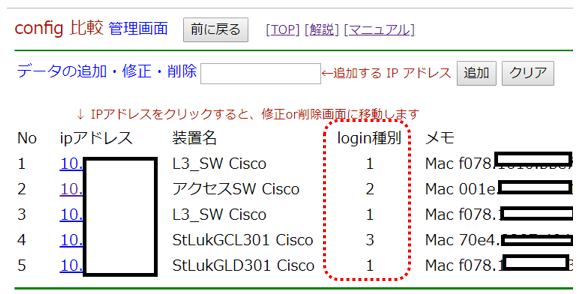

３．「管理画面　対象機器の追加・修正・削除」の画面

　管理画面を次に示します。



　■ WEB上から、対象機器の追加・変更・削除が可能です。
　■ login種別は、機種、IOSのバージョンにより、loginの仕方、表示が変わります。
　　この部分は、機種毎に作りこみが必要となります。

４．ポイント

　本機能においては、次の注意すべき点があります。

　(1) ログ量の把握
　　ログの量で、月単位の表示 or 年単位の表示 が変わってきます。

　(2) config の 変化をどのように表示するか。
　　今回は、前回の差があった時のlogを一目で分かるようにしました。

　(3) 定期的な情報の取得方法
　　今回は、情報の取得間隔が長いため、cron 起動のプログラムにより情報を取得することにしました。

　(4) 機器への接続ができない時の処理
　　何らかの理由で、接続できない場合は、その旨をlogに残す予定です。

　(5) 機器へのlogin方法
　　機種によりlogin方法が異なるため、機種毎にlogin記述を変更する必要があります。

　(6) 同じconfig の設定でも、show running-config の内容に違いがあります。
　　a) load , b) timeスタンプ の２行は、常に変更しますので、この考慮が必要です。

　(7) 管理操作
　　a)　対象機器の追加・修正・削除
　　　　⇒　WEB上からの変更が可能です。　
　　b) config に違いがあった場合のアラート
　　　config に違いがあった場合に、保守者に知らせる仕組みは、メールによる通知を予定しています。
　　c) 過去データの削除
　　　過去のデータの削除を、WEB上から実施できるようにする予定です。

５．まとめ

　機器の故障のための取り換え、EOLのための取り換え等が発生します。
余り使われない処理は、機器の取り換えの数か月後に問題が発生することがあります。
そのような潜在トラブルを防ぐためにも、定期的な設定情報（Config）の比較は、重要です。
