１．パケットキャプチャー　　　テストトライアルにJump new

　トラブルの深い分析には、パケットキャプチャーが有効です。
　パケットキャプチャーをするには、技術者が現場まで行き、問題の事象が発生するタイミングでキャプチャーすることが必要です。

折角現場に技術者が行っても現象が発生しない場合があり、
　・稼働面の無駄
　・問題発見に時間がかかる
といった問題があります。

　今回、EEC（End to End Checker）に機能を追加し、遠隔にてお客さま自身がパケットキャプチャーを起動することにより、パケットの取得を実現しました。

　お客さま自身がレスポンスの劣化を感じた時、トラブルが続いている時に、お客さまがパケットキャプチャーを起動することにより、問題解決に大きく貢献します。

　パケットキャプチャーのパンフレット(pdf）　（別ウィンドウで開きます。）
　パケットキャプチャーのマニュアル(pdf）　（別ウィンドウで開きます。）

　本ページでは、パケットキャプチャーから、簡易分析、WireSharkの例、更に、キャプチャー結果の統計情報の算出について説明します。

２．パケットキャプチャーの事前準備

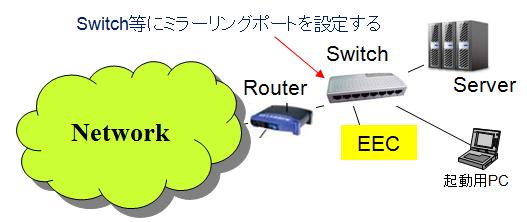

　パケットキャプチャーを行う場合のシステム構成を示します。


　パケットをキャプチャーしたい所を経由するSwitch等にミラーリングポートを設定します。

　EECはブラウザでアクセスすることができるため、ネットワークに繋がったPC（WANでもok）より、パケットキャプチャーの起動を行うことが可能です。

３．パケットキャプチャーの起動手順

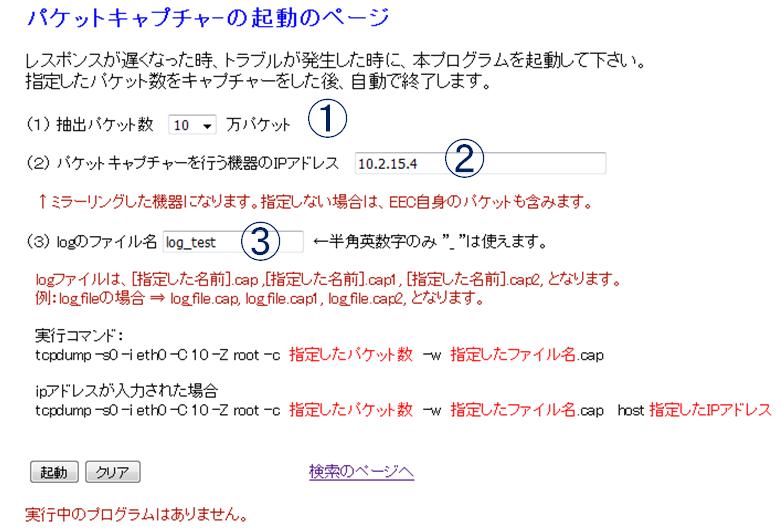

　パケットキャプチャーの起動画面を示します。



①　キャプチャーするパケット総量を選びます。
　指定の総量になると終了します。
②　パケットを取得する機器のIPアドレスを入力します。
③　ログファイル名を指定します。
　ログファイルは、１０Mbyte毎に別のファイルとなります。
例：log_test と指定した場合
１０Mbyte毎のファイル名：log_test.cap, log_test.cap1, log_test.cap2, ．．．

４．パケットキャプチャーの簡易分析

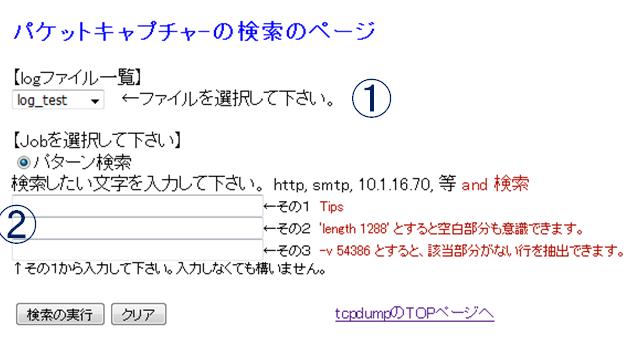

パケットキャプチャーの簡易分析の画面です。


①　logファイルを選択します。
②　検索するワードを入力します。
検索例
その１： smtp ← mail 関連のパケットを抽出
その２： xx.xx.co.jp or 10.1.6.80 ← ホスト名 or IPアドレスを指定
その３： 36851 ←mail 25 で対抗利用したポート番号

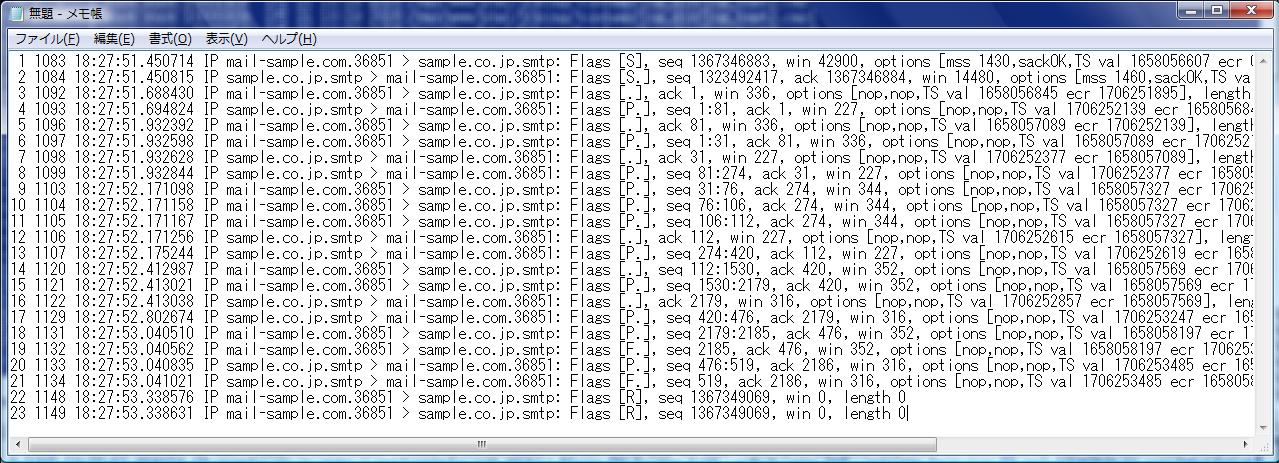

上記で指定した出力例を示します。

↓画像をクリックすると拡大します。戻るときは、ブラウザの戻る機能で戻って下さい。

注）例の実際のホスト名を、
　mail-sample.com
　sample.co.jp　に変更しています。

この例では、mail-sample.comから、sample.co.jpにメールを送っていますが、全パケット数は、２３になります。

　このように、パケットキャプチャーのデータを絞り込むことにより、問題の可能性のある処理を抽出することが可能です。
　所得したデータは、WireShark等のツールの利用が便利です。

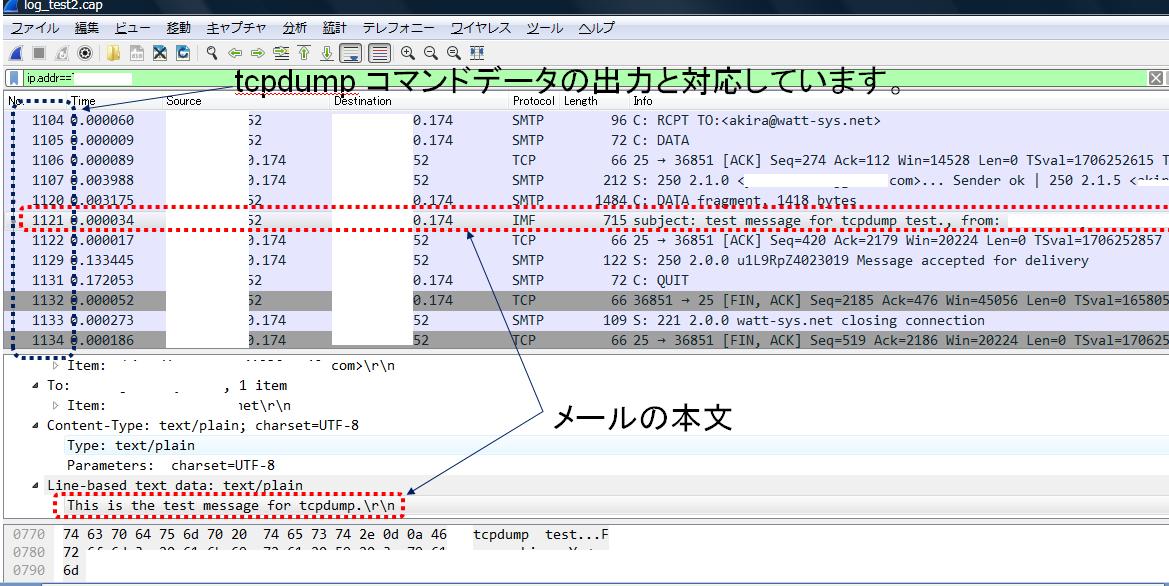

次に示すのは、キャプチャーしたデータをWireSharkで表示した例です。

５．キャプチャー結果の統計情報の算出

　パケットキャプチャーの情報より種々の分析が可能です。
ネットワーク上で流れるトラフィックを調べることも可能です。NetFlowの機能を持つ機器の場合は、フロー算出ソフトを利用することでトラヒック量を算出できますが、必ずしも全ての機器がNetFlow、SFlowの機能を有しているとは限りません。

　パケットキャプチャーのデータを利用すれば簡単にトラヒック総量を計算できます。

【ある環境での実測値（１０万パケット）】


　本例では、トラヒック容量の抽出ですが、調べたい処理のパケットのみ抽出することも可能です。

６．まとめ

　トラブルを未然に防ぐ、トラブルの兆候を発見し、ITサービスへの影響を減らす取り組みが期待されています。

　この問題を解決するには、ITサービスレコーダーを利用して、お客さまのITインフラに何か問題が生じてきていることを察知した後に、本ページで紹介した「パケットキャプチャーの分析」は有効です。

①　何かおかしな兆候が発生したら、お客さま自身によるパケットキャプチャーの起動を実行する。
　また、ITサービスレコーダーのレスポンス閾値を超えた場合に、自動でバケットキャプチャーを実行することが可能です。

②　パケットキャプチャーを行った場合、簡易の分析をWEB上から実行可能です。また、取得したデータを、WireShark等の分析ツールで詳しく調査することも可能です。

③　定期的に知りたい情報は、本ページで紹介した、「各プロトコル毎のトラヒック容量」処理等を追加することにより、ＩＴサーブ品質を向上させていくことが可能です。

　ＩＴインフラは複雑、また、起業活動における生命線となっておりますので、安定したサービスの提供は益々重要となってきます。
