FW（ファイヤーウォール）超え試験　　　テストトライアルにJump new

　インターネット上のサービス（クラウドサービス等）を利用している場合には、閉域網からのFW超えの試験が有効です。

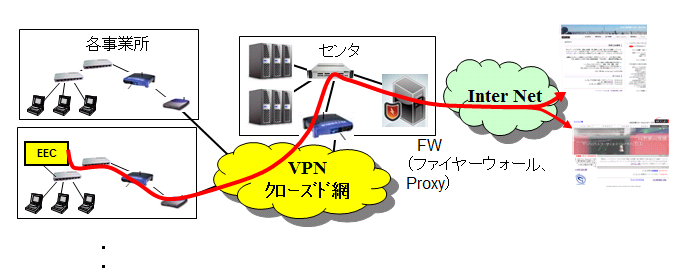

　以下に示す図は、一般的な企業のインターネットを利用する場合のネットワーク構成を示します。



　通常の試験では、IPがリーチブルでないと試験ができませんが、URL（WGET)試験により、FW超えのインターネットWebサイトで遅延を発見できます。

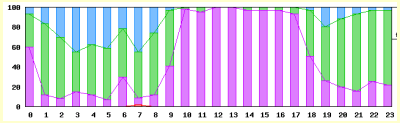

次の例では、ある日の１０時～１７時までは、レスポンスが遅いことが分かります。

凡例： 青： 速い、 緑： 少し遅い、 紫： 遅い、 赤： timeout

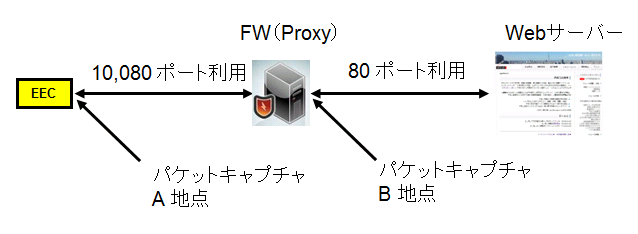

　以下の図は、FW（Proxy）で、10,080ポートを利用した場合の例です。それぞれの地点のパケットキャプチャを示します。

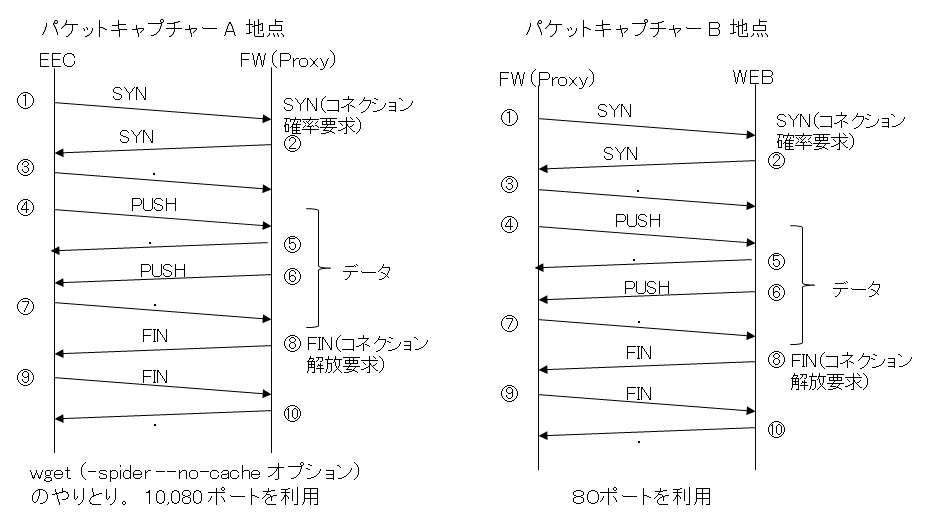

下の例は、EECにおける試験のパケットキャプチャの遷移図です。
EECから、FW（Proxy)へのパケットが、FW（Proxy)を経由し、テストWEBサイトへ試験を行っていることが分かります。
FW（Proxy）では、通常キャッシュを利用していますので、EECの試験では、--no-cache のオプションを付けて試験を行っています。



本環境では、
EEC ⇔ FW（Proxy)、FW(Proxy) ⇔ WEBサーバ のパケット数は、いずれも１０パケットでした。
アクセスするWEBサーバにより、パケット数は増加します。この増加はデータ転送部分の差になります。
